一、仪器用途

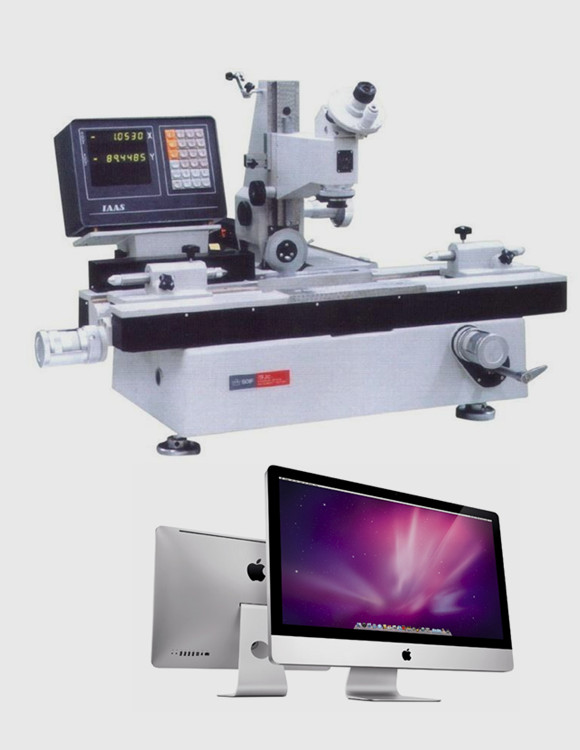

19JPC电脑型万能工具显微镜是应用计算机辅助测量的万能工具显微镜,能解决各种复杂的二维测量问题。传统的万工显对于视场中不能直接观测到的几何元素，如园心、中点.交点.中心线及其相互距离。夹角等等都很难进行测量，而在19JPC仪器上均能迎刃而解。该仪器采用精密光栅传感器和PC系列电脑以及数据接口卡采集测量数据,同时以19JPC二维测量程序进行数据处理、显示并打印测量结果。仪器操作 方便，按照屏幕显示图形菜单,键入测量命令就可开始测量。仪器在测量过程中,彩色显示器屏幕上可实时显示瞄准点的工件坐标,直角坐标或极坐标可随时转换,对于极坐标测量及凸轮测量尤为方便。仪器使用公制和英制两种计量单位.计算精度达:0.0001毫米和0.0001寸。仪器可对工作台滑座导轨的装配误差自动修正,进一步提高了测量精度。

二、仪器特点

电脑型万能工具显微镜19JPC是在数字式万能工具显微镜19JPC的基础上采用计算机技术对测量数据进行数据处理。配置了优于影象法和轴切法的双光束干涉条纹测量法使电脑型万工显系统性能得到了大大提高，软件的可组合性和可开发性增强了系统的功能，在更大范围内满足广大用户的需要。附件齐全，使用面广。
电脑型万能工具显微镜是机械、电子制造业、计量测试所广泛使用的一种多用途计量仪器。可以用来测量量程内的任何零件的尺寸、形状、角度和位置。
三，测量范围
典型测量对象有测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。
测量齿轮滚刀的导程、齿形和牙型角。
测量电路板、钻模或孔板上的孔的位置度，键槽的对称度等形位误差。 主显微镜配有多种目镜和物镜，视场大，成像清晰。
采用光电数显技术，以精密光栅尺作为测量元件。
采用计算机技术，将光栅数显系统采集的长度信号实时输入计算机，由二维测量软件进行数据处理，并打印出结果或图形，准确，高效。
主显微镜可左右偏摆，用于对螺旋零件进行测量。
以非接触测量为基本方法，透、反射照明，可检验几何形状复杂的零件。
